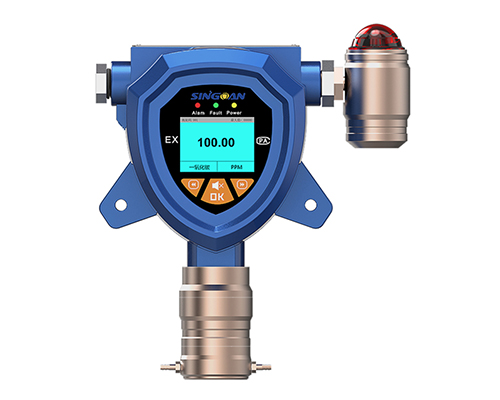

固定式氣體報警器/檢測儀485接線說明
發布時間：2021-02-18
作者：深國安電子
分享到：

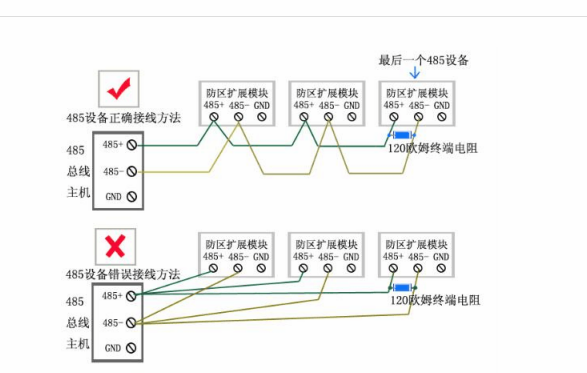

固定式氣體報警器485接線正確方法
固定式氣體報警器/檢測儀485接線說明
1.氣體報警器一般采用485通信線必須用屏蔽雙絞線，切忌用平行線，最好多備用，總長不超過1200米，否則超過后需加裝中繼器。
2.氣體報警器485總線一定要是手拉手式的總線結構，堅決杜絕星型連接和分叉連接，若出現星型連接時，可用485HUB解決
3.用屏蔽線將所有485設備的GND地連接起來
4.在每條總線的最后一臺設備的485+和485-上并接一個120歐姆的終端電阻。
5.其次氣體檢測儀進行布線盡量遠離高壓電線，盡量不要與電源線并行，更不能捆軋?jiān)谝黄稹?/p>
